▍电力电缆
nhyjv介绍
电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。
产品标准
本产品按照国家标准GB/T12706.1-2008《额定电压1KV(Um=1.2KV)和3KV(Um=3.6KV)》电缆，产品适宜固定敷设在额定电压为（U0/U)0.6KV的线路中作输配电能之用。
基本结构

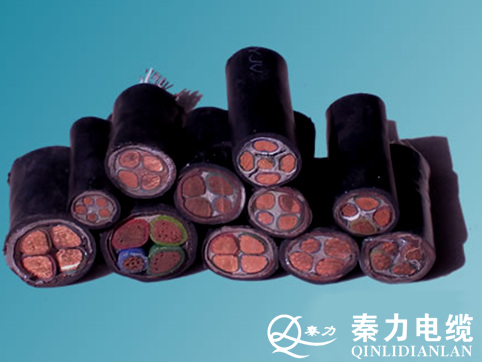

电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。
线芯
线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。
绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。
屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
保护层
保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。
使用特性
1：工作温度：电缆导体最高额定工作温度为90℃
2：过载温度：电缆短时过载最高温度不超过130℃
3：短路温度：电缆短路时，最高温度不超过250℃（最长持续时间不超过5秒）
4：敷设温度：电缆敷设温度不低于0℃，低于0℃敷设时必须预先加热
5：弯曲半径：单芯电缆允许弯曲半径：20（电缆的实际外径+电缆导体的实际外径）±5%
多芯电缆允许弯曲半径：15（电缆的实际外径+电缆导体的实际外径）±5%
常见的线路故障
短路性故障：有两相短路和三相短路,多为制造过程中留下的隐患造成。
接地性故障：电缆某一芯或数芯对地击穿，绝缘电阻低于10kΩ称低阻接地，高于10kΩ称为低阻接地。主要由于电缆腐蚀、铅皮裂纹、绝缘干枯、接头工艺和材料等造成。
断线性故障：电缆某一芯或数芯全断或不完全断。电缆受机械损伤、地形变化的影响或发生过短路，都能造成断线情况。
混合性故障：上述两种以上的故障。
电力电缆线路故障原因及对策
外力损伤：在电缆的保管、运输、敷设和运行过程中都可能遭受外力损伤，特别是已运行的直埋电缆，在其他工程的地面施工中易遭损伤。这类事故往往占电缆事故的50%。为避免这类事故，除加强电缆保管、运输、敷设等各环节的工作质量外，更重要的是严格执行动土制度。
保护层腐蚀：地下杂散电流的电化腐蚀或非中性土壤的化学腐蚀使保护层失效，失去对绝缘的保护作用。解决办法是，在杂散电流密集区安装排流设备；当电缆线路上的局部土壤含有损害电缆铅包的化学物质时，应将这段电缆装于管内，并用中性土壤作电缆的衬垫及覆盖，还要在电缆上涂以沥青。
过电压、过负荷运行：电缆电压选择不当、在运行中突然有高压窜入或长期超负荷，都可能使电缆绝缘强度遭破坏，将电缆击穿。这需要过加强巡视检查、改善运行条件来及时解决。
户外终端头浸水：因施工不良，绝缘胶未灌满，致终端头浸水，最终发生爆炸。因此要严格执行施工工艺规程，认真验收；加强检查和及时维修。终端头漏油，破坏了密封结构，使电缆端部浸渍剂流失干枯，热阻增加，绝缘加速老化，易吸收潮气，造成热击穿。发现终端头渗漏油时应加强巡视，严重时应停电重做。
