kvv系列控制电缆相关知识|西安电缆厂
KVV控制电缆安装措施
为保证控制电缆在发生绝缘击穿、机械损伤或着火时，减少波及的范围，国家标准GB50217-91《电力工程电缆设计规范》规定：双重化保护的电流、电压以及直流电源和跳闸控制回路等需要增强可靠性的两套系统，应采用各自独立的控制电缆。
控制电缆投入运行后，同一电缆的不同线芯之间，紧邻平行敷设的电缆之间都存在电气干扰的问题,

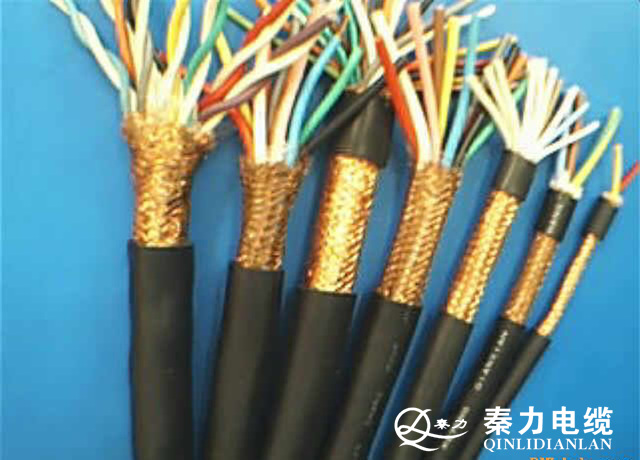

一、KVV控制电缆的型号及名称 ：
KVV—铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆；
KVVPL—铜芯聚氯乙烯绝缘、聚氯乙烯护套铝箔屏蔽控制电缆；
KVV22 —铜芯聚氯乙烯绝缘、聚氯乙烯护套钢带铠装控制电缆；
KVVRP—铜芯聚氯乙烯绝缘、聚氯乙烯护套编织屏蔽控制软电缆；
KVVP2 —铜芯聚氯乙烯绝缘、聚氯乙烯护套铜带屏蔽控制电缆；
KVVP—铜芯聚氯乙烯绝缘、聚氯乙烯纺织屏蔽控制电缆；
KVVR—铜芯聚氯乙烯绝缘、聚氯乙烯护套控制软电缆。
二、引起电气干扰的主要原因有：
1.由于外施电压在线芯间电容耦合的作用下产生的静电干扰；
2.由于通电电流产生的电磁感应干扰。总的来讲，当邻近存在高电压、大电流干扰源时，电气干扰更严重，由于同一电缆的线芯之间的距离较小，其干扰程度也远大于平行敷设的紧邻电缆。例如某超高压变电所分相操作断路器的控制回路，三相合用一根电缆，曾发生过这样事故，由分相操作的脉冲使其它相的晶闸管触发，误导致三相联动，以后改用分别独立的电缆，就未再发生误动事故。又如某电厂的计算机监测系统，由于将模拟量低电平的信号线与变送器的电源线合用一根四芯电缆，曾引起在信号线产生70V的干扰电压，这对以毫伏计的低电平信号回路，显然会影响正常工作。
三、防止或减轻电气干扰的措施，主要有以下三个方面：
1.控制电缆的一个备用芯接地
实践证明，控制电缆中一个备用芯接地时，干扰电压的幅值可降低到25%~50%，且实施简便，而对电缆的造价增加甚微。
2.对电气干扰时会发生严重后果的电路，不合用一根控制电缆
其中包括：（1）弱电信号控制回路与强电信号控制回路；（2）低电平信号与高电平信号的回路；（3）交流断路器分相操作的各相弱电控制回路，都不应使用同一根控制电缆。但对弱电回路的每一对往返导线如分属于不是同一根的控制电缆，在敷设时有可能形成环状布置，在相近电源的电磁线交链下会感生电势，其数值可能对弱电回路低电平的参数干扰影响较大，因此对往返导线仍应合用一根控制电缆为宜。
