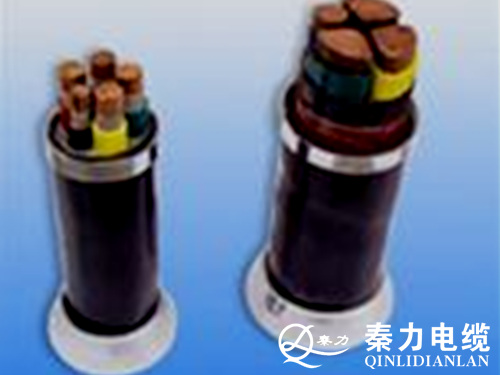

聚氯乙烯绝缘护套电力电缆
一． 用途
本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
1．电缆导体的最高额定温度为70℃。
2．短路时（最长持续时间不超过5s）电缆导体的最高温度不超过60℃。
3．敷设电缆时的温度不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
二．型号、名称和使用范围
|
VLV22
|
聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
|
敷设在室内，隧道及管道中，电缆不能承受压力和机械外力作用
|
|
ZR-VLV22
|
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
|
敷设在室内，隧道及直埋土壤中，电缆不能承受压力和其他外力作用
|
电缆结构尺寸
VLV22、ZR-VLV22
0.6/1KV PVC绝缘PVC护套阻燃或非阻燃电力电缆
三．电缆运行敷设条件
电缆敷设
1． 敷设时电缆温度不低于0℃，环境温度不低于℃时，应对电缆进行预热。
2． 敷设的弯曲半径不小于电缆外径的10倍。
3． 电缆敷设后应经受以直流耐压试验，时间为15分，试验电压3.5KV。
在空气中敷设
1．单芯电缆平行敷设时中心距离185mm2以下为电缆直径的2倍240mm2及以上为90mm。
2． 周围环境温度：30℃。
3． 导电线芯最高允许温度：70℃。
4． 不同环境温度下载流量的校正系数：
|
环境温度
|
20℃
|
25℃
|
35℃
|
40℃
|
45℃
|
|
校正系数
|
1.12
|
1.06
|
0.94
|
0.87
|
0.79
|
直埋敷设
1． 单芯电费不接触敷设时，中心距离为电费走私的2倍。
2． 周围环境温度：25℃。
3． 导电线芯最高允许温度：70℃。
4． 土壤热阻系数：1.0℃.m/w。
5． 直坦深试：0.7m。
6． 不同环境温度下载流量校正系数：
|
环境温度
|
15℃
|
20℃
|
30℃
|
35℃
|
|
校正系数
|
1.11
|
1.05
|
0.94
|
0.88
|
短路容量
|
导电线芯短路时允许最高温度
|
最高允许的短路电流
|
|
160℃
|
I=94S√tA
|
|
