陕西电缆厂：

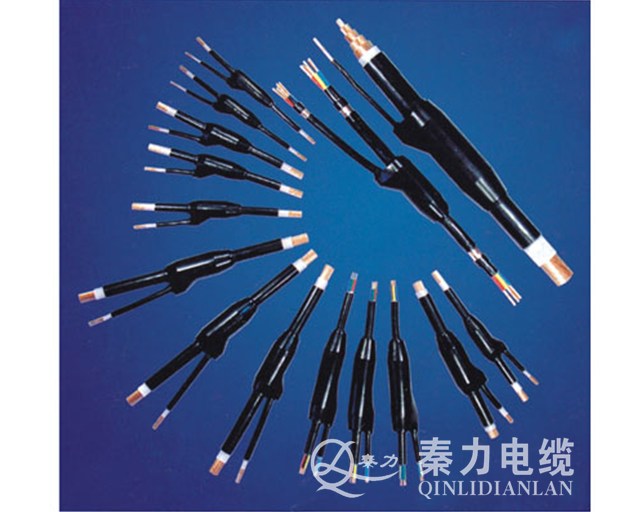

秦力牌YFDYJV预分支电缆：

    陕西秦力电缆厂生产的YFDYJV预分支电缆具有可靠性高、安装简便、环境要求低、免维护等优点。预分支电缆是我厂在生产主干电缆时按用户设计图纸预制分支线的电缆。是近年来的一项新技术产品，分支线工厂预先制造在主干电缆上，分支线截面大小和分支线长度等是根据设计要求决定，极大缩短了施工周期,大幅度减少材料费用和施工费用,更大地保证了配电的可靠性。

    YFDYJV预分支电缆是国外近年来大量使用的一种新型低压供电系统，可广泛用于供电线路中有电缆分支的场合。如高层建筑及普通住宅楼、大型建筑及场馆、标准化厂房、移动设备和机械、工业窑炉、公路、桥涵、机场等。

预分支电缆由四部分组成：

1、主干电缆；

2、分支线；

3分支接头：

4相关附件，并具有三种类型：普通型、阻燃型（ZR）、耐火型(NH)。

 预分支电缆是高层建筑中母线槽供电的替代产品，他具有供电可靠、安装方便、防水性好，占建筑面积小、故障率低、价格便宜、免维修维护等优点，适用于交流额定电压为0.6/1KV配电线路中。

    广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电，也适用于隧道、机场、桥梁、公路等供电系统。

YFD-YJV预分支电缆的安装与敷设

1.敷设与安装前的准备

根据设计图纸要求熟悉确定电缆的敷设方向和位置

1）拟订施工方案组织专业施工人员；

2)准备敷设安装的工具设备；

3）核实电缆的型号规格及包装顺序；

4）核实所配附件，分配附件的安装地点。

2.施工

1）将电缆线盘放在放线架上；

2）当电缆垂直安装时，电缆放线架至于楼下，将电缆通过绳索用卷扬机或滑轮组提升，要求每层楼须有专业施工人员。至于终端后将电缆挂在安装好的挂具钩上；

3）当电缆水平安装时，电缆放线架至于受电位置，将电缆通过专业施工人员（要求每隔两米一人，在指挥人员）利用人力放设；

4）对预制分支电缆主干线和分支线按要求对中间部位进行固定；

5）将主干线、分支线与电器控制装置分别按相序进行连接；

6）安装完毕后清理现场，对预制分支电缆各相所接的各回路，进行绝缘电阻测量；

7）填写施工记录。

3.敷设与安装时注意事项

1）敷设时尽量采用顺向吊装，当施工现场受到限制或有特殊要求时，也可采用逆向放装。无论哪种放设方式，其过程中不许提前放开支线，防止分支体在通过孔洞时刮伤，并且避免受到过大的机械外力；

2）在提升吊装时一定选择于电缆重量4倍以上强度的绳索，敷设完毕后首先由上而下的安装固定夹具；

3）敷设安装过程中不能小于25D电缆弯曲半径；

4）固定单芯型预制分支电缆时，禁止使用金属夹具；

5）主干线和分支线与受电测电器和用电测电器连接时，必须使用金属线夹，并正确的选用线夹的金属类型；

6）挂具必须安装在承重墙体上。
