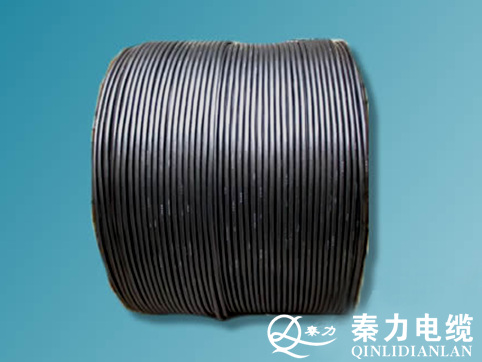

NLYV地埋线

NLVV农用地埋电线是一种广泛应用于田间野外地埋使用的电线类型。通常是用铝芯作为导体，聚乙烯绝缘，聚氯乙烯护套。该产品成本低，用途广泛，线路埋在地下，平时不易被人破坏，还能杜绝在架空线路上随意挂钩接火等行为，大大改善了农村供电的管理工作。

一 、农用地埋线的产品用途

铝芯农用直埋塑料电线适用于额定电压450/750V及以下固定配电线路和电器设备。适用于农村直埋敷设连接交流电源。

二、农用地埋线的产品适用范围

本产品适用于交流额定电压450/750V及以下固定电线路和电器设备

三、农用地埋线的产品标准

本产品按JB/T2171-1999（额定电压450/750V及以下农用直埋铝芯塑料绝缘护套电线标准组织生产)

四、NLYV地埋线的型号分类

NLYV      农用地埋铝芯聚乙烯绝缘．聚氯乙烯护套电线

NLYV-H    农用地埋铝芯聚乙烯绝缘，耐寒聚氯乙烯护套电线

NLYV-Y    农用地埋铝芯聚乙烯绝缘，防蚁聚氯乙烯护套电线

NLYY      农用地埋铝芯聚乙烯绝缘，黑色聚乙烯护套电线

NLVV      农用地埋铝芯聚氯乙烯绝缘．聚氯乙烯护套电线

NLVV-Y    农用地埋铝芯聚氯乙烯绝缘．防蚁聚氯乙烯护套电线

五、农用地埋线的优点

目前，我国农村采用的低压供电线路，有架空线路和地埋线路两种。地埋线路和架空线路相比，有许多突出的优点，现分述如下。

和线路相比，地埋线路不用电杆、瓷绝缘子、横担、拉线等材料（仅有一些接线箱需要少量的水泥、砖和钢材），因此，可以节约大量的钢材、水泥。

在选择架空线路导线时，因要考虑到它的机械强度，一般不宜采用LGJ-10或LJ-16以下截面的导线，而地埋线埋在地下，不承受电线自重等所产生的拉力，所以电线截面可以仅按用电负荷的大小选择，能有更多的机会采用比架空线路更细的导线。

若用架空线路，那些纵横交错，分布甚广的电杆、拉线给耕作带来很大的不便，粗略估计，每竖一基电杆，将影响一厘地的耕作。换成地埋线，将少占农田，便于耕作，而且还解决了输电和植树的矛盾。

由于地埋线路在地下，不易受狂风暴雨，大雪结冰等自然灾害的侵袭，不存在架空线路常见的倒杆、断线等事故；同时消除了电力线路与电话线、电视闭路线、广播线交叉跨越的矛盾，也不易发生人身触电伤亡事故，即使地埋线破口漏电，反映到地面上的跨步电压也很微小（约小于2 V），进一步保障了人民群众生命财产的安全。

由于线路埋在地下，平时不易被人破坏，还能杜绝在架空线路上随意挂钩接火等行为，大大改善了农村供电的管理工作。

六、农用地埋线路的施工

地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。

1 开沟

沟深要在冻土层以下，一般海拔在2000 m以下为1 m左右，海拔在2000 m以上的在1.5 m左右．沟底宽度应满足电线水平布置要求。沟底平直结实，硬杂物要清理干净。当地面出现高差时，应挖成平滑斜坡，上下成圆弧形，以免电线弯曲过大。

2 放线

放线前先要检查验收地埋线沟是否合格，其次，检查电线型号是否符合设计要求，不能用其它绝缘线代替地埋线；电线外观有无机械损伤。先前将地埋线浸水24 h，用2500 V摇表摇测1 min，其绝缘电阻不应小于10 MΩ/km。不论电线在地下成何种排列，均要求所放展的电线不发生交叉或拧绞，以免造成相序错误。

在放线过程中，发现机械损伤，芯线断股，接头等应立即加上明显标志，并在填土前及时处理。三根相线必须采用同一截面的电线，以维持三相的平衡状态。放线时要留有一定的余度，以备接头和膨胀伸缩用。为了防止鼠类咬伤地埋线，放线时在地埋线周围铺设一定厚度的细砂或者其它保护层。

3 填土

填土前应先核对相序，调整余线，挖好接头放置位置。地埋线的接头应按“Ω”形放置。

用木板自制一个梳线耙，在填土时能固定电线，使电线按所要求的排列方式敷设。从沟底到能盖住最上一根电线10～20 cm厚的一层土，它因直接接触电线，又起着固定电线的作用，所以应该是松软细土或者是细砂，保证无坚硬杂物。将各条相线装入梳线耙，由一个人拉着梳线耙顺沟底徐徐向前移动，后面紧跟二人随即填土，覆盖第一层土后，用脚踩平，禁止用铁锹、钉耙等铁器夯土，以防碰伤绝缘层。在梳线的同时，应将梳线耙慢慢地在线沟的左右移动，如横方向太窄，也可以上下移动，使电线在沟内呈蛇形放置。

同一线路只能由一端向另一端逐步回填，不可多处同时进行，第一层土填好后，应进行一次绝缘摇测，以便发现隐伤，及时处理，这次遥测最好在灌水后进行。经过摇测，证明整条线路情况良好，即可全面回填。对地埋线沟无夯。
