▍架空线

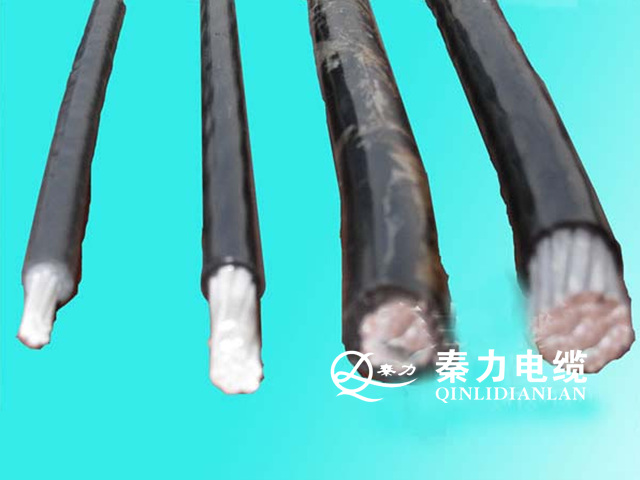

jklyj架空线
架空电线简介
架设于地面上，利用绝缘子和空气绝缘的电力线路
架空线路由导线、架空地线、绝缘子串、杆塔、接地装置等部分组成。
导线承担传导电流的功能，必须具有足够的截面以保持合理的通流密度。导线都是处在高电位。为了减小电晕放电引起的电能损耗和电磁干扰，导线还应具有较大的曲率半径。超高压输电线路，由于输送容量大，工作电压高，多采用分裂导线（即用多根导线组成一相导线。2分裂、3分裂或 4分裂导线使用最多。特高压输电线路则采用6、8、10或12分裂导线）。架空地线（又称避雷线）主要用于防止架空线路遭受雷闪袭击所引起的事故，它与接地装置共同起防雷作用。绝缘子串是由单个悬式绝缘子串接而成，需满足绝缘强度和机械强度的要求。主要根据不同的电压等级来确定每串绝缘子的个数，也可以用棒式绝缘子串接。对于特殊地段的架空线路，如污秽地区，还需采用特别型号的绝缘子串。杆塔是架空线路的主要支撑结构，多由钢筋混凝土或钢材构成，根据机械强度和电绝缘强度的要求进行结构设计。
用途
本产品适用于交流额定电压1KV及以下架空电力线路用铜芯、铝芯或铝合金芯耐候型聚氯乙烯、聚乙烯和交联聚乙烯绝缘架空电缆。
使用条件
1.额定电压U为1KV及以下
2.电缆导体的长期允许工作温度：聚氯乙烯、聚乙烯绝缘应不超过70℃；交联聚乙烯绝缘应不超过90℃
3.电缆的敷设温度应不低于20℃
4.电缆的允许弯曲半径：电缆外径（D）小于26mm者，应不小于4D；电缆外径（D）为25mm及以上者，应不小于6D.
型号 名称
|
型号
|
名称
|
主要用途
|
|
JKV
|
额定电压1KV铜芯聚氯乙烯绝缘架空电线
|
架空固定敷设、引户线等
|
|
JKLV
|
额定电压1KV铝芯聚氯乙烯绝缘架空电线
|
|
|
JKLHV
|
额定电压1KV铝合金芯聚氯乙烯绝缘架空电线
|
|
|
JKY
|
额定电压1KV铜芯聚乙烯绝缘架空电线
|
|
|
JKLY
|
额定电压1KV铝芯聚乙烯绝缘架空电线
|
|
|
JKLHY
|
额定电压1KV铝合金芯聚乙烯绝缘架空电线
|
|
|
JKYJ
|
额定电压1KV铜芯交联聚乙烯绝缘架空电线
|
|
|
JKLYJ
|
额定电压1KV铝芯交联聚乙烯绝缘架空电线
|
|
|
JKLHYJ
|
额定电压1KV铝合金芯交联聚乙烯绝缘架空电线
|
优点
与地下输电线路相比较，架空线路建设成本低，施工周期短，易于检修维护。因此，架空线路输电是电力工业发展以来所采用的主要输电方式。通常所称的输电线路就是指架空输电线路。通过架空线路将不同地区的发电站、变电站、负荷点连接起来,输送或交换电能,构成各种电压等级的电力网络或配电网。
需考虑的问题
架空线路暴露在大气环境中，会直接受到气象条件的作用，必须有一定的机械强度以适应当地气温变化、强风暴侵袭、结冰荷载以及跨越江河时可能遇到的洪水等影响。同时，雷闪袭击、雨淋、湿雾以及自然和工业污秽等也都会破坏或降低架空线路的绝缘强度甚至造成停电事故。架空线路还存在电磁环境干扰问题。这些因素都必须在架空线路的设计、运行和维护中加以考虑。
线路走廊
架空线路所经路径要求有足够的地面宽度和净空走廊，或称线路走廊。高压和超高压架空线路以及城市供电用架空线路，由于土地利用、自然环境和城市建筑等条件的限制，不易开辟线路走廊，常常给线路建设带来困难，成为发展架空输电线路的一项障碍。一些工业发达的国家多采用同杆并架的方式，即将相同或不同电压等级的输电线路架设在同一杆塔上，以节省线路走廊。
