JKLVS架空平行集束导线的性能特点及应用

JKLVS架空平行集束导线的性能特点及应用

一、平行集束导线的发展

    俗语“有需求就有创新”，由于低压裸导线架设存在的各方面的缺陷，集束导线在80年代从日本、东欧、美国等发达国家开始研究推行绞合式集束架空电缆，在安全性、经济性方面都取得较好的效益，在绞合式电缆的基础上，中国在90年代末始，研究出平行集束绝缘电缆并在20世纪初步开始应用于低压电网，2011年1月国家能源局最新发布了相关的中华人民共和国电力行业标准（PL/T5253-2010）《架空平行集束绝缘导线低压配电线路设计与施工规程》，同时在《20KV及以下配电网工程核算定额》一书中列出有关集束导线的安装6个子项目。

    由于长期工作在电网管理，对于平行导线的认识，认为集束导线的应用对改善低压电网的安全性、经济性等各防方面将起到良好的效果，于是在此与大家交流学习。

二、集束架空电缆的性能特点

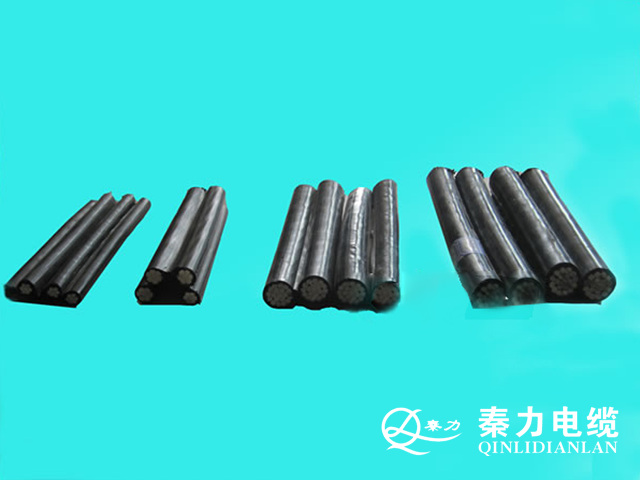

    集束架空电缆制造时用绝缘材料连接筋将多根（一般为4根）绝缘电缆紧凑的连接在一起，一般为平行和方型，由于制造工艺及电空间排列和流裸导线不同，因此，也将决定其物理参数、力学性能、施工方法等界于裸导线和单根密闭电缆之间，就目前的制造水平，按导体材料分：平行集束架空绝缘电缆有铜芯、铝芯两种。按绝缘材料分：平行集束架空绝缘电缆有耐候聚氯乙烯（PVC）、耐候聚乙烯（PE）、交联聚乙烯（XLPE）绝缘三种。按结构型式分：平行集束架空绝缘电缆有方型（BS1）、星型（BS2）和平型（BS3）三种。按其他类型分有（1）导体：铜或铝 （2）连接筋：PVC或PE或XLPE （3）绝缘：PVC或PE或XLPE，（４）主要线径产品序列6平方毫米—240平方毫米，（５）颜色以黑色为主，其他颜色可按需定制。
